SYSTÈME D’ALIMENTATION SANITAIRE ET CHAUFFAGE MULTICOUCHE

Pour construire ensemble une relation durable, nous mettons chaque jour la qualité de nos produits au cœur de nos exigences.




Innovation: Fort de son expertise et de son savoir-faire, le service Recherche & Développement de Somatherm conçoit et met au point des solutions techniques innovantes pour gagner en performance ou en simplicité d’usage, de mise en oeuvre, pour toujours mieux répondre aux attentes des professionnels.

Qualité: Tous les produits Somatherm sont conçus ou sélectionnés dans un total respect des normes et des réglementations en vigueur. Ils sont respectueux de cahiers des charges très stricts sur la base des exigences des professionnels du sanitaire et du chauffage.

Service: Pour répondre rapidement à vos exigences et pour vous permettre de développer vos activités, Somatherm met à votre disposition au quotidien une équipe commerciale itinérante et sédentaire de plus de 15 personnes, avec une logistique efficace pour vous livrer dans les meilleurs délais.

Traçabilité: Pour vous permettre d’identifier notre tube multicouche, SOMATHERM Multi est indiqué sur la couche externe pour une parfaite traçabilité.

Nouvelle génération de tubes et de raccords : Le multicouche s’est déjà imposé comme le système de distribution n°1 en Allemagne devant le cuivre, n°2 en Espagne devant le P.E.R.. Il représente sur le marché européen plus de 300 millions de mètres.

Toutes les solutions en un seul tube Pour la distribution sanitaire et chauffage, ou la climatisation, en neuf ou en rénovation, en apparent comme en encastré, le multicouche apporte une réponse adaptée pour tous types de chantiers.

Les atouts d’un tube à 3 couches Étanche à l’oxygène, avec une faible dilatation thermique et une excellente résistance à la corrosion, le tube multicouche Pex.Alu.Pex a une durée de vie supérieure à 50 ans.


Tube multicouche TRIALPEX® c’est pour vous 3 fois plus d’avantages

1

Tube Multicouche : Somatherm innove avec un nouveau système de distribution sanitaire et chauffage : le tube 3 couches TRIALPEX®, conçu et élaboré pour répondre aux applications les plus exigeantes. TRIALPEX® réunit tous les avantages des tubes métalliques (cuivre) et des tubes en matériau de synthèse (P.E.R.). Il se compose d’un tube en aluminium de 0,4 mm soudé bord à bord dans le sens de la longueur et d’une couche interne et externe en polyéthylène réticulé (P.E.R.). Les différentes couches sont reliées entre elles par une couche d’adhérence de qualité supérieure. Toute la gamme de tubes TRIALPEX® possède un Avis Technique.


2


Tube intérieur et extérieur (PEX) Polyéthylène réticulé de haute densité pour des performances élevées : • Température max. de service = 95°C, avec des sommets jusqu'à 110°C. • Pression max. = 10 bar.

Aluminium (AL) Soudé bord à bord au laser le tube aluminium d'épaisseur 0,4 mm garantit une haute durabilité, une excellente étanchéité et l'indéformabilité du tube.

Réticulation (PE-Xc) Le tube intérieur et extérieur est réticulé par faisceau d’électrons. Ce système de réticulation garantit une meilleure résistance mécanique et une mémoire de forme constante.

Couche d’adhérence Adhésion renforcée pour une parfaite cohésion entre PEX et Alu. La puissance de colle est 3 fois supérieure à la norme (15N/10mm) définie par le CSTB.


Tous les avantages en un seul tube



Avantages 1 Tube Multicouche SOMATHERM Avantages 2 Tube Multicouche SOMATHERM Avantages 3 Tube Multicouche SOMATHERM
Le tube multicouche supporte une température max. de +95°C, avec des pointes à +110°C, et une pression max. de 10 bar. La réticulation garantit une excellente durabilité du tube, qui possède une longévité supérieure à 50 ans. Incorrodable et insensible aux courants vagabonds, le tube multicouche est aussi peu sensible au calcaire. La couche d’aluminium soudée bord à bord garantit une étanchéité totale à l’oxygène et à la vapeur d’eau : peu d’entartrage, peu d’embouage dans le circuit. Elle constitue une véritable barrière anti-oxygène (BAO).
Avantages 4 Tube Multicouche SOMATHERM Avantages 5 Tube Multicouche SOMATHERM Avantages 6 Tube Multicouche SOMATHERM
La surface intérieure lisse du tube multicouche  empêche les impuretés de s’incruster. La corrosion est ainsi évitée et les pertes de charge sont minimales. Le coefficient de dilatation du multicouche est comparable à celui du cuivre, mais il est 7 fois inférieur à celui d’un tube en matériau de synthèse. Rigide, de couleur blanche, le multicouche peut être installé en apparent. Pas de nuisances acoustiques dues aux bruits d’écoulement, contrairement aux tubes métal.



Pour garantir ses performances et sa fiabilité dans le temps, le tube multicouche TRIALPEX® est testé en usine : • 5 000 cycles thermiques : de 95°C à 20°C sous 10 bar. • 10 000 heures de vieillissement accéléré à 3 niveaux de température : 20°C, 70°C et 95°C. • Tests de traction. • Tests d'étanchéité. • Tests de flexion (10 degrés).

Tube MulticoucheToutes les applications avec un seul tube


Avantages 1 Tube Multicouche SOMATHERM Avantages 2 Tube Multicouche SOMATHERM Avantages 3 Tube Multicouche SOMATHERM
• Distribution eau potable • Distribution eau froide et chaude sanitaire • Chauffage par radiateur • Chauffage par le sol • Liaison chaudière-collecteur • Distribution eau glacée



 Le tube multicouche TRIALPEX® est certifi é par le CSTB.

   - Classe 6 : chauffage par radiateur 90°C - 6 bar

   - Classe 4 : Chauffage par le sol 50°C - 10 bar

   - Classe 2 : eau chaude et froide sanitaire 60°C - 10 bar

   - Distribution d'eau glacée 5°C - 10 bar


TUBE NU :

- Alimentation eau chaude / eau froide

- Alimentation radiateur

- Plancher chauffant basse température


>TUBE NU EN BARRE Utilisation en apparent ou en colonne d'eau.:

  13



Liste des barres de multicouche nu

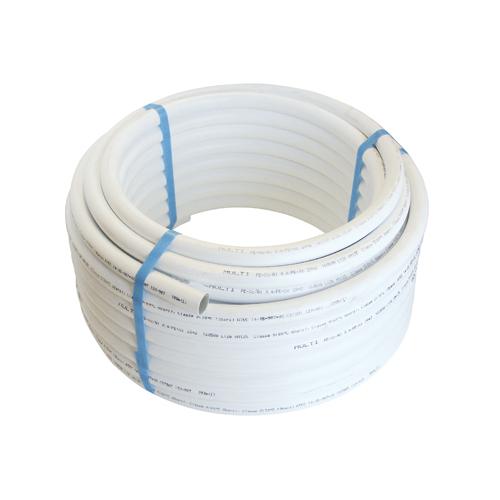

>TUBE NU EN COURONNE Utilisation en encastré ou en dalle.

     12


Liste des tubes multicouche nu en couronnes


APPLICATIONS DU TUBE TRIALPEX®
16 20 26 32
Lavabo WC Radiateur Climatisation. Évier, Douche, Baignoire. Collecteur, Chaudière, Colonne d'eau. Chaudière, Liaison : PAC ou collecteur, Colonne d'eau.


    Tube  GAINÉ:

    Alimentation eau chaude / eau froide

    Alimentation radiateur


> TUBE GAINÉ SIMPLE

Alimentation encastrée ou en chape.



1514


Liste des tubes multicouche gainé en couronne

Le tube gainé est préconisé pour les passages de cloisons, murs ou plafonds selon DTU. Le tube doit être pourvu d’une enveloppe (gaine de polyéthylène) pour être protégé de tout dommage au cours des travaux de construction.


>TUBE GAINÉ DUO


16



  Le tube gainé duo se compose de 2 gaines reliées entre elles garantissant une finition parfaite de l’installation. Ce système permet la distribution de l’eau chaude et de l’eau froide en 1 seule fois. L’une des 2 gaines grises, pourvue d’une ligne rouge continue, facilite le repérage visuel de l’eau chaude. Les fixations intermédiaires perforées (tous les 20 cm) permettent aussi de séparer les gaines pour les travaux d’installation qui l’exigent.


>TUBE ISOLÉ 13 mm

17

Liste tubes multicouche isolé en couronne


Recommandé pour les locaux non chauffés (sou-sol, garage) et les liaisons chaudière - collecteur, le tube isolé permet d’éviter certains désagréments qui peuvent survenir sur une installation, comme : la formation de condensation, la perte de chaleur, l’expansion, la transmission de bruits.

Alimentation eau chaude / eau froide

Alimentation radiateur

Distribution d’eau glacée (climatisation).

Dans les locaux non chauffés

ACCESSOIRES TUBE

  18


    19

 Solide et pratique, le manchon protecteur est un bouchon utilisé par les professionnels. Il peut être utilisé dans le neuf ou la rénovation afin d’éviter les risques d’introduction d'impuretés. Ses domaines d’applications sont multiples : dans les planchers en béton coulé, pour des travaux de réparation dues à des conduites coupées… Il peut aussi permettre d'identifier le point d'alimentation (cuisine, salle de bain...) avec une simple étiquette.

Manchon de protection pour tubes multicouche


> COLLIER DE FIXATION pour tube gainé

20

Pour fixer le tube gainé en encastré.

Simple

Colliers de fixation simple pour tube multicouche

Collier de fixation double pour tube multicouche


>CLIP DE FIXATION pour tube nu

21

Pour fixer le tube gainé en encastré.

Clips de fixation pour tube multicouche

> CHEVILLE DE FIXATION

  22

Pour un montage résistant et durable du clip ou du collier de fixation.

Chevilles pour clips et fixation de tube multicouche

> PINCE COUPE-TUBE

Efficaces et maniables pour sectionner le tube multicouche d'un simple geste.






    > COFFRET DE CALIBRAGE / ÉBAVURAGE

25

Coffret pour tubes diamètre 16 / 20 / 26, avec têtes montables sur perceuse.





Tête seule pour tube diamètre 32.






> RESSORT DE CINTRAGE

Ressort intérieur : pour petites longueurs de tube

  26


Ressort intérieur : pour petites longueurs de tube à cintrer.

Ressort extérieur : Facile à déplacer, recommandé pour les grandes longueurs de tube à cintrer.



> DÉROULEUR ET REDRESSEUR DE COURONNE

27                   Indispensable pour redresser parfaitement une couronne de tube nu.


  28



Veillez à ne jamais découper le fi lm plastique de protection avec un cutter.


     29


Coupez le tube de manière perpendiculaire (90°) à l'aide d'un coupe-tube ou d'une pince guillotine afin d'obtenir une coupe franche assurant un bord a bord parfait avec les raccords.


30

Calibrez le tube avec l'outil spécifique pour obtenir un tube parfaitement chanfreiné intérieur/extérieur et débarrassé de tout résidu.

31

Vérifiez la bonne préparation du tube pour garantir la parfaite étanchéité du système.


CINTRAGE DU TUBE

  32

 Le Tube TRIALPEX® doit se plier sans réchauffement. Pour les tubes d'un diamètre supérieur au diamètre 26, il faut utiliser des raccords coudés. Les tubes peuvent se plier manuellement ou au moyen d'un ressort de cintrage interne ou externe. Pour les tubes d'un diamètre inférieur ou égal au 26, il faut respecter les rayons de cintrage ci-dessous.


Diam. Tube RAYON DE CINTRAGE MINIMAL MANUEL AVEC RESSORT EXTERNE (MM) RAYON DE CINTRAGE MINIMAL MANUEL AVEC RESSORT EXTERNE (MM)
16 R 80 (5×Du) 1R 48 (3×Du)
20 R 100 (5×Du) R 60 (3×Du)
26 R 130 (5×Du) R 78 (3×Du)

    33

  34

 Le départ d'un cintrage doit se trouver au minimum à 5 fois le diamètre extérieur d'un raccord. Ne pas flamber les tubes pour les cintrer.



  ENCASTREMENT DU TUBE

  35

  Pour absorber la dilatation du tube dans le revêtement de la chape, il faut prévoir un coude de dilatation gainé ou isolé au moins tous les 10 mètres Lorsque ceci a été fait, on peut poser le tube TRIALPEX® dans le revêtement (en sable ou en ciment) ou dans le mur.


   MONTAGE EN APPLIQUE

36


Pour plus de commodité, nous recommandons pour le montage en applique des tubes livrés sous forme de barres. Pour la fixation du tube multicouche Somatherm, au plafond ou contre le mur, il faut utiliser des colliers de tuyau. Les colliers de suspension sont en matière synthétique ou en métal avec un anneau en matière synthétique pour protéger le tube. Entre les colliers, il faut respecter les distances maximales prescrites :


Diam. Tube DISTANCE MAX. ENTRE LES COLLIERS (cm)
16 80
20 120
26 150
32 160

    37

  Les colliers de tuyau ont une double fonction :

- D'une part, ils supportent le réseau de tubes.

- D'autre part, ils absorbent les variations de longueurs thermiques du tube par des points coulissants et fixes, en général en combinaison avec des bras de flexion et des lyres de dilatation correctement calculés. Les points coulissants doivent être réalisés de façon à ce que le tube ait toujours du jeu, le point coulissant ne peut pas devenir un point fixe lorsque le tube se dilate.

38

   Lorsque les conduites passent d'un étage à une conduite ascendante dans un conduit, il faut aussi veiller à ce que les tubes puissent bouger librement. Ici aussi, on peut absorber la variation de longueur par un bras de flexion. Le bras de flexion absorbera les mouvements ascendants et descendants.

   39

Si le conduit est suffi samment grand, et qu'iI y a donc suffi samment de place pour installer le bras de fl exion calculé, il suffi t que le tube soit pourvu d'une enveloppe à l'endroit du passage à travers le mur.

40

Si le conduit est trop petit pour permettre l'installation du bras de flexion calculé, le passage devra être agrandi pour que le tube ait suffisamment d'espace pour bouger. À l'endroit du passage à travers le mur, le tube doit être pourvu d'une isolation.

Lb = longueur du bras de flexion

41


Pour les installations où les tubes multicouche Somatherm sont installés directement sur le sol, la distance maximale entre les fixations doit être de 80 cm. À 30 cm avant et après un coude de 90°, il faut   prévoir une fixation a l'aide d'un collier de tuyau.


INFORMATIONS RÉGLEMENTAIRES : Le système multicouche Somatherm est constitué de tubes et de raccords qui doivent être obligatoirement utilisés ensemble pour bénéficier des propriétés certifiées par l’Avis Technique du CSTB. A défaut, tout appel en garantie ne sera pas recevable. La garantie de 10 ans concerne les installations réalisées exclusivement avec notre système complet tubes et raccords conformément à nos recommandations techniques et aux règles de l’art de la profession. L’assemblage par sertissage de nos raccords laiton ou en matériau de synthèse est réalisable avec des mâchoires de type TH pour les diamètres 16, 20, 26 et HE pour le diamètre 32.


Raccords à sertir en PVDF (matériau de synthèse)

Raccord à sertir qui offre à l’utilisateur une combinaison unique de propriétés par sa composition en matière synthétique de haute qualité. Réalisé par moulage et injection de PVDF, il assure une grande résistance à la corrosion et à l'usure, tout en étant compact et léger. Il séduit les spécialistes du neuf et de la construction. Toute la gamme de raccords à sertir PVDF dispose d'un Avis Technique du CSTB.

42

  - Excellente résistance à la corrosion et aux dépôts de calcaire, sa surface en matériaux de synthèse évite l’absorption d’eau.

- Supporte des températures extrêmes :de - 40°C à 150°C.

 - Compétitif par la combinaison de performances mécaniques améliorées et un coût réduit de la matière. - Haute résistance à l’usure, grâce à son excellente résistance mécanique et chimique.

- Solution économique pour les installations en encastré (gros chantiers).

- Recommandé dans le domaine de l’industrie alimentaire et dans l'univers médical.

 - Packaging individuel gencodé pour chaque raccord Fenêtre de contrôle pour vérifier la bonne mise en place du tube jusqu'à la butée.

- Profil de mâchoire à sertir TH - HE (diam 32)suffisamment de place pour installer le bras deflexion calculé, il suffit que le tube soit pourvu d'une enveloppe à l'endroit du passage à travers le mur.


> MANCHON ÉGAL

  43



     > MANCHON REDUIT

   44

Diam. Tube Ref. Cond.
20x16 5312-20-16S 5
26x20 5312-26-20S 5
32x20 5312-32-20S 5
32x26 5312-32-26S 5



     > COUDE ÉQUERRE ÉGAL

  45

Diam. Tube Ref. Cond.
16 5310-16S 10
20 5310-20S 10
26 5310-26S 5
32 5310-32S 5


  > TÉ ÉGAL

  46

Diam. Tube Ref. Cond.
16 5311-16S 10
20 5311-20S 10
26 5311-26S 5
32 5311-32S 5


    > TÉ INÉGAL

47

Diam. Tube AxBxC Ref. Cond.
26x16x20 5313-26-16-20S 5
26×20×16 5313-26-20-16S 5
32×20×26 5313-32-20-26S 5



       > TÉ RÉDUIT

TÉ RÉDUIT AU CENTRE

48

Diam. Tube AxBxC Ref. Cond.
20×16×20 5313-20-16-20S 5
26×16×26 5313-26-16-26S 5
26×20×26 5313-26-20-26S 5
32×16×32 5313-32-16-32S 5
32×20×32 5313-32-20-32S 5
32×26×32 5313-32-26-32S 5


TÉ RÉDUIT AU CENTRE ET À L'EXTRÉMITÉ

49

Diam. Tube AxBxC Ref. Cond.
20×16×16 5313-20-16-16S 5
26×20x20 5313-26-20-20S 5
32×26×26 5313-32-26-26S 5



  > TÉ AUGMENTÉ


TÉ AUGMENTÉ AU CENTRE

50

Diam. Tube AxBxC Ref. Cond.
16×20×16 5313-16-20-16S 5
20×26×20 5313-20-26-20S 5
26×32×26 5313-26-32-26S 5


     TÉ AUGMENTÉ AU CENTRE ET À L'EXTRÉMITÉ


51

Diam. Tube AxBxC Ref. Cond.
20×20×16 5313-20-20-16S 5
26×26×16 5313-26-26-16S 5
26×26×20 5313-26-26-20S 5



   > APPLIQUE MURALE SIMPLE

52

Diam. Tube Diam. Filetage Ref. Cond.
16 15/21 5318-16-15S 5
20 15/21 5318-20-15S 5



   > KIT APPLIQUE MURALE

    53

Diam. Tube Diam. Filetage Ref. Cond.
16 15/21 5725-16-15S 5

(2 ×Diam.16- ×Diam.15/21)


MONTAGE DU RACCORD À SERTIR PVDF


54

  1- Coupez le tube à 90°, de manière perpendiculaire, à l'aide d'un coupe tube afin d'obtenir un coupe franche.


55

2- Calibrez, chanfreinez et ébavurez le tube avec l’outil de calibrage prévu à cet effet. Le tube doit être chanfreiné intérieur/exterieur et débarrassé de tout résidu. 3- Glissez le tube calibré jusqu’à la butée dans le raccord, de façon à ce que le tube soit visible à travers les fenêtres de la bague inox.

56

4- Ouvrez la mâchoire de la pince à sertir. Posez le raccord avec la moulure spécifique du manchon dans la rainure de la mâchoire prévue à cet effet. Fermez la mâchoire et pressez pour sertir.

5- Une fois le sertissage réalisé, ouvrez à nouveau la mâchoire pour contrôler que le sertissage a bien été effectué en observant que le tube apparaît toujours, grâce aux fenêtres de contrôle.

SERTIR SANS TENSION

57


 Il est également important de toujours sertir sans tension. Les tubes dont les raccords ont déjà été sertis doivent être maintenus exempts de tension pendant le reste du montage. Dès qu'un raccord a été monté par sertissage d'un côté du tube, le tube ne peut plus exercer de tension sur le raccord.

Si l'on veut encore plier ce tube, il faut absorber la tension à la main. Pour les raccordements pourvus d'un raccord à sertir et d'un raccord fileté, il faut d'abord réaliser le raccordement par filetage et ensuite le raccordement par sertissage.


ESPACE DE MONTAGE POUR MÂCHOIRE À SERTIR

Espace de montage nécessaire pour les mâchoires à sertir (Type BE et BE-MINI jusqu'au diamètre 32).

Distance Diamètre Tube
16 20 26 32
X1 30 30 35 35
Z1 65 65 70 75
X2 40 40 32 50
Y2 40 40 50 50
Z2   90   90   100   100

5859

OUTILS DE SERTISSAGE COMPATIBLES AVEC NOS RACCORDS
Marque Type Marque Type
Klauke UAP2 / UN P2 / UP2EL-14 Roller Multi-Press / Multi Press ACC / Uni Press ACC
Novopress EFP2 / ECO 1 / ACO 201 Rothenberger Romax Pressliner / Vario Press 1000 APC
Viega Typ 2 / PT2 / Akku Presshandy Ridgid Press Fit Tool
Rems Power Press ACC / Akku Press / Akku Press Geberit PWH 40 / PWH 75



 Raccords à sertir en laiton

Raccord à sertir laiton qui permet un travail propre et rapide, en toute sécurité, sur tous types d'installations, en apparent comme en encastré. Son corps en laiton de haute qualité non dézincifiable, et son manchon en acier inoxydable en font un raccord très résistant dans le temps. Toute la gamme de raccords à sertir laiton dispose d'un Avis Technique du CSTB.

60

  Simples et rapides à mettre en oeuvre, les raccords à sertir sont la garantie d'un montage sûr et impossible à désassembler. L'utilisation des raccords à sertir s'impose dans certaines situations :

• Espaces où la présence de flamme est interdite • Lieux où la flamme n'est autorisée que sous conditions : lieux publics, grandes surfaces, hôpitaux...

• Lorsque l'utilisation d'une flamme présente des risques de dégradation pour l'environnement : rénovations en apparent, installations en plafond revêtu de plaques PSE (risque d'émanation de gaz toxiques), vides sanitaires, présence d'isolants tels que le polystyrène expansé …

- Rapidité de pose : gain en temps de pose de 25% entre le sertissage (laiton) et la soudure (cuivre).

-  Sécurité de la pose : pas de risque de brûlures ou d'incendie. Un travail sans flamme.

- Résistance et fiabilité : manchon à sertir en acier inoxydable. - Profil de mâchoire à sertir TH - HE (diam 32). - Packaging individuel pour chaque raccord.

- Praticité des 3 fenêtres de contrôle pour s'assurer du bon positionnement du tube. - Fiabilité et robustesse du corps en laiton : non dézincifiable, parfaite résistance à la corrosion.

- Double étanchéité par joints toriques, pour une résistance renforcée.


> DROIT MÂLE

61

Diam. Tube MC Diam. Filetage Ref. Cond.
16 12/17 9010-16-12S 10
16 15/21 9010-16-15S 10
20 15/21 9010-20-15S 10
20 20/27 9010-20-20S 10
20 26/34 9010-20-26S 5
26 20/27 9010-26-20S 5
26 26/34 9010-26-26S 5
32 26/34 9010-32-26S 5



   > DROIT FEMELLE

62

Diam. Tube MC Diam. Filetage Ref. Cond.
16 15/21 9045-16-15S 10
20 15/21 9045-20-15S 10
20 20/27 9045-20-20S 10
26 20/27 9045-26-20S 5
26 26/34 9045-26-26S 5
32 26/34 9045-32-26S 5


  > RACCORD ÉCROU TOURNANT

63

Diam. Tube MC Diam. Filetage Ref. Cond.
16 12/17 9011-16-12S 10
16 15/21 9011-16-15S 10
16 20/27 9011-16-20S 10
20 15/21 9011-20-15S 10
20 20/27 9011-20-20S 10
26 20/27 9011-26-26S 5
26 26/34 9011-26-26S 5
32 26/34 9011-32-26S 5


   > MANCHON ÉGAL

64

Diam. Tube Ref. Cond.
16 9019-16S 10
20 9019-20S 10
26 9019-26S 5
30 9019-32S 5


  > MANCHON RÉDUIT

65

Diam. Tube Ref. Cond.
20x16 9019-20-16S 5
26x16 9019-26-16S 5
26x20 9019-26-20S 5
26x32 9019-26-32S 5



    > TÉ ÉGAL

66

Diam. Tube MC Ref. Cond.
16 9017-16S 10
20 9017-20S 10
26 9017-26S 5
32 9017-32S 5


        > TÉ RÉDUIT AU CENTRE

  67

TÉ RÉDUIT AU CENTRE

Diam. Tube AxBxC Ref. Cond.
20×16×20 9018-20-16-20S 5
26×16×26 9018-26-16-26S 5
26×20×26 9018-26-20-26S 5


TÉ RÉDUIT AU CENTRE ET À L'EXTRÉMITÉ

Diam. Tube AxBxC Ref. Cond.
20×16×16 9018-20-16-16S 5
26×20×20 9018-26-20-20S 5
32×26×26 9018-32-26-26S 5



  > TÉ AUGMENTÉ AU CENTRE

68

TÉ AUGMENTÉ AU CENTRE ET À L'EXTRÉMITÉ

Diam. Tube AxBxC Ref. Cond.
20×20x16 9018-20-20-16S 5
26×26×20 9018-26-26-20S 5
26×26×16 9018-26-26-16S 5


TÉ AUGMENTÉ AU CENTRE

Diam. Tube AxBxC Ref. Cond.
16×20×16 9018-16-20-16S 5
20×26×20 9018-20-26-20S 5


    > TÉ INÉGAL

69

TÉ INÉGAL

Diam. Tube AxBxC Ref. Cond.
26×16×20 9018-26-16-20S 5
26×20×16 9018-26-20-16S 5


        > TÉ MÂLE AU CENTRE

  70

Diam. Tube Diam. Filetage Diam. Tube Ref. Cond.
16 15/21 16 9043-16-15-16S 10
20 15/21 20 9043-20-15-20S 10
20 20/27 20 9043-20-20-20S 10
26 20/27 26 9043-26-20-26S 5
26 15/21 26 9043-26-15-26S 5
26 26/34 26 9043-26-26-26S 5



    > TÉ FEMELLE AU CENTRE

71

Diam. Tube Diam. Filetage Diam. Tube Ref. Cond.
16 15/21 16 9042-16-15-16S 10
20 15/21 20 9042-20-15-20S 10
20 20/27 20 9042-20-20-20S 10
26 15/21 20 9042-26-15-20S 5
26 15/21 26 9042-26-15-26S 5
26 20/27 26 9042-26-20-26S 5
32 20/27 32 9042-32-20-32S 5
32 26/34 32 9042-32-26-32S 5



 > APPLIQUE MURALE

72

Diam. Tube Diam. Filetage Ref. Cond.
16 15/21 9014-16-15S 5
20 15/21 9014-20-15S 5
20 20/27 9014-20-20S 5
26 20/27 9014-26-20S 5


        > APPLIQUE MURALE DOUBLE

73

Diam. Tube Diam. Filetage Diam. Tube Ref. Cond.
16 15/21 16 9014-16-15-16S 5
20 15/21 20 9014-20-15-20S 5



 > KIT APPLIQUE MURALE

74

Diam. Tube Diam. Filetage Ref. Cond.
16 15/21 9014DS 2

(2 ×Diam.16- ×Diam.15/21)

> COUDE ÉGAL

75

Diam. Tube Ref. Cond.
16 9016-16S 10
20 9016-20S 10
26 9016-26S 5
32 9016-32S 5



   > COUDE FEMELLE

76

Diam. Tube Diam. Filetage Ref. Cond.
16 15/21 9012-16-15S 10
20 15/21 9012-20-15S 10
20 20/27 9012-20-20S 10
26 20/27 9012-26-20S 5
32 26/34 9012-32-26S 5



   > COUDE MÂLE

77

Diam. Tube Diam. Filetage Ref. Cond.
16 12/17 9013-16-12S 10
16 15/21 9013-16-15S 10
20 15/21 9013-20-15S 10
20 20/27 9013-20-20S 10
26 20/27 9013-26-20S 5
32 26/34 9013-32-26S 5



OUTILS DE SERTISSAGE COMPATIBLES AVEC NOS RACCORDS
Marque Type Marque Type
Klauke UAP2 / UN P2 / UP2EL-14 Roller Multi-Press / Multi Press ACC / Uni Press ACC
Novopress EFP2 / ECO 1 / ACO 201 Rothenberger Romax Pressliner / Vario Press 1000 APC
Viega Typ 2 / PT2 / Akku Presshandy Ridgid Press Fit Tool
Rems Power Press ACC / Akku Press / Akku Press Geberit PWH 40 / PWH 75


   MONTAGE DU RACCORD À SERTIR LAITON


78

1- Coupez le tube à 90°, de manière perpendiculaire, à l'aide d'un coupe tube afin d'obtenir un coupe franche.

79

   2- Calibrez, chanfreinez et ébavurez le tube avec l’outil de calibrage prévu à cet effet. Le tube doit être chanfreiné intérieur/exterieur et débarrassé de tout résidu.

3- Glissez le tube calibré jusqu’à la butée dans le raccord, de façon à ce que le tube soit visible à travers les fenêtres de la bague inox.

80

  4- Ouvrez la mâchoire de la pince à sertir. Posez le raccord avec la moulure spécifique du manchon dans la rainure de la mâchoire prévue à cet effet. Fermez la  mâchoire et pressez pour sertir.

5- Une fois le sertissage réalisé, ouvrez à nouveau la mâchoire pour contrôler que le sertissage a bien été effectué en observant que le tube apparaît toujours, grâce aux fenêtres de contrôle.


OUTILLAGE POUR RACCORDS À SERTIR PVDF OU LAITON


> SERTISSAGE KLAUKE

81

Kit complet à sertir

Contenu du Kit Ref. Cond.
1× Machine à sertir électro-hydraulique 1× Chargeur batterie. 1× Batterie 9,6V 1× Mâchoires mère avec inserts 16, 20, 26 1× Mallette de transport 9120S 1

         82

Pince à sertir

Contenu du Kit Ref. Cond.
1× Machine à sertir seule électro-hydraulique 1× Chargeur batterie. 1× Batterie 9,6V 1× Mallette de transport 9130S 1



83Mâchoire porte-insert
Ref. Cond.
    652300    1
Pour inserts type 651xxx.
84Inserts pour mâchoire
Diam. Tube Type Ref. Cond.
16 TH 651316 10
20 TH 651320 10
26 TH 651326 10
32 HE 651332 10
85
Voltage Ref. Cond.
9.6V 9000BAT 1



   > SERTISSAGE REMS

86

Pince à sertir

Contenu Ref. Cond.
1× Machine à sertir seule Électrique (fi laire) (4,4 kg / 230V - 450W) 1× Mallette métallique 653120 1

        87Mâchoires

Diam. Tube Type Ref. Cond.
16 TH 653316 10
20 TH 653320 10
26 TH 653326 10
32 HE 653332 10


Toutes les solutions Multicouche

  Raccords à compression Raccord traditionnel à visser en laiton qui assure une excellente étanchéité et qui possède une grande simplicité de mise en oeuvre (montage et démontage). Ce raccord ne nécessite pas d’outillage spécifique :  l'utilisation d'une simple clé suffit.

L’étanchéité s’effectue par le simple serrage de la bague crantée sur le tube. Utilisable aussi bien en chauffage qu'en sanitaire, il doit rester accessible (DTU 65.10). Toute la gamme de raccords à compression dispose d'un Avis Technique du CSTB.


88 Rapide et facile à monter et à démonter, le raccord à compression s'impose par sa simplicité. Pas d'outillage spécifique, une simple clé plate suffit pour le visser Pour une utilisation correcte des raccords, il est indispensable de suivre les indications du tableau ci-dessous concernant les couples de serrage des écrous selon la typologie de raccord et la nature du tube. Utilisable uniquement dans les zones accessibles (DTU 65.10).


COUPLE DE SERRAGE PRESCRIT POUR RÉALISER UN RACCORD FILETÉ
Diam. Tube                                          mm 16 20 26 32
ÉP. Tube                                              mm 2 2 3 3
Nbr. de tours après serrage manuel     tours 1 1 1/2 1/2
Couple correspondant                            Nm 50 60 65 70

Packaging individuel pour chaque raccord.


> DROIT MÂLE

  89

Diam. Tube MC Diam. Filetage Ref. Cond.
16 12/17 3716-16-12S 10
16 15/21 3716-16-15S 10
20 15/21 3716-20-15S 10
20 20/27 3716-20-20S 10
26 20/27 3716-26-20S 5
26 26/34 3716-26-26S 5
32 26/34 3716-32-26S 5



> DROIT FEMELLE

90

Diam. Tube MC Diam. Filetage Ref. Cond.
16 12/17 3717-16-12S 10
16 15/21 3717-16-15S 10
20 15/21 3717-20-15S 10
20 20/27 3717-20-20S 10
26 20/27 3717-26-20S 5
26 26/34 3717-26-26S 5
32 26/34 3717-32-26S 5


    > TÉ ÉGAL

91

Diam. Tube Ref. Cond.
16    3032-16S 10
20 3032-20S 10
26 3032-26S 5
32 3032-32S 5



 > TÉ RÉDUIT

92

TÉ RÉDUIT AU CENTRE

Diam. Tube Ref. Cond.
20×16×20 3032-20-16-20S 5
26×16×26 3032-26-16-26S 5
26×20×26 3032-26-20-26S 5
32×20×32 3032-32-20-32S 5
32×26×32 3032-32-26-32S 5



   TÉ RÉDUIT À UNE EXTRÉMITÉ

Diam. Tube Ref. Cond.
20×20×16 3032-20-20-16S 5


TÉ RÉDUIT À UNE EXTRÉMITÉ

Diam. Tube Ref. Cond.
20×16×16 3032-20-16-16S 5



> TÉ FEMELLE AU CENTRE

93

Diam. Tube Diam. Filetage Diam. Tube Ref. Cond.
16 15/21 16 3773-16-15S 10
20 15/21 20 3773-20-15S 10
20 20/27 20 3773-20-20S 10
26 20/27 26 3773-26-20S 5
26 26/34 26 3773-26-26S 5
32 26/34 32 3773-32-26S 5



> TÉ MÂLE AU CENTRE

94

Diam. Tube Diam. Filetage Diam. Tube Ref. Cond.
16 15/21 16 3775-16-15S 10
20 15/21 20 3775-20-15S 10
20 20/27 20 3775-20-20S 10
26 20/27 26 3775-26-20S 5
26 26/34 26 3775-26-26S 5
32 26/34 32 3775-32-26S 5



  > MANCHON ÉGAL

95

Diam. Tube Ref. Cond.
16 3719-16S 10
20 3719-20S 10
26 3719-26S 5
32 3719-32S 5



     > COUDE ÉQUERRE MÂLE

  96

Diam. Tube MC Diam. Filetage Ref. Cond.
16 15/21 3774-16-15S 10
20 15/21 3774-20-15S 10
20 20/27 3774-20-20S 10
26 20/27 3774-26-20S 5
26 26/34 3774-26-26S 5
32 26/34 3774-32-26S 5



   > COUDE ÉQUERRE

97

Diam. Tube Ref. Cond.
16 3031-16S 10
20 3031-20S 10
26 3031-26S 5
32 3031-32S 5



  > COUDE ÉQUERRE FEMELLE

98

Diam. Tube MC Diam. Filetage Ref. Cond.
16 15/21 3764-16-15S 10
20 15/21 3764-20-15S 10
20 20/27 3764-20-20S 10
26 20/27 3764-26-20S 5
26 26/34 3764-26-26S 5
32 26/34 3764-32-26S 5



     > APPLIQUE

  99

Diam. Tube MC Diam. Filetage Ref. Cond.
16 15/21 3747-16-15S 5
20 15/21 3747-20-15S 5


    MONTAGE DU RACCORD À COMPRESSION

100

         1- Coupez le tube à 90°, de manière perpendiculaire à l'aide d'un coupe tube afin d'obtenir un coupe franche.

101

       2- Calibrez, chanfreinez et ébavurez le tube avec l’outil de calibrage prévu à cet effet. Le tube doit être chanfreiné intérieur/extérieur et débarrassé de tout résidu.

3- Glissez l’écrou puis la bague crantée sur le tube.


102

    4- Introduire la tétine dans le tube.

5- Serrez ensuite le raccord à l’aide d’une clé jusqu’à ce que le couple de serrage recommandé soit atteint.

Toutes les solutions Multicouche

  Raccords à compression ¾ Eurocône Le raccord ¾ Ek est un raccord à visser « UNIVERSEL ». Il possède tous les atouts pour répondre aux exigences techniques des professionnels et permet de raccorder tous les tubes : cuivre, PER, multicouche entre eux, ou de raccorder tous les tubes à une installation existante. C’est le produit idéal pour la rénovation d'une installation.   103

  104

Idéal pour le raccordement d'éléments terminaux tels qu'un collecteur ou un robinet de chauffage. Ce raccord s'utilise aussi dans les cas où le composant à contrôler doit être soumis à un entretien et/ou un contrôle périodique. Pas d'outillage spécifique, une simple clé plate suffi t pour visser le raccord ¾ Ek. Packaging individuel pour chaque raccord.

105

    RACCORDS À COMPRESSION ¾ Ek


> DROIT MÂLE

106

Diam. Filetage Ref. Cond.
15/21 ¾ Ek 3800-15-27S 10
20/27    ¾ Ek 3800-20-27S 10



  > DROIT FEMELLE

107

Diam. Filetage Ref. Cond.
15/21 ¾ Ek 3810-15-27S 10
20/27    ¾ Ek 3810-20-27S 10



  > TÉ MÂLE AU CENTRE

108

Diam. Filetage Ref. Cond.
   ¾ Ek 15/21 ¾ Ek 3802-15-27S 10
   ¾ Ek 20/27    ¾ Ek 3802-20-27S 10


   > TÉ FEMELLE AU CENTRE

109

Diam. Filetage Ref. Cond.
   ¾ Ek 15/21 ¾ Ek 3812-15-27S 10
   ¾ Ek 20/27    ¾ Ek 3812-20-27S 10


    > COUDE MÂLE

110

Diam. Filetage Ref. Cond.
15/21 ¾ Ek 3801-15-27S 10
20/27    ¾ Ek 3801-20-27S 10



 > COUDE FEMELLE

111

Diam. Filetage Ref. Cond.
15/21 ¾ Ek 3811-15-27S 10
20/27    ¾ Ek 3811-20-27S 10



    > TÉ ÉGAL

112

Ref. Cond.
   ¾ Ek 3822-27S 10


     > COUDE ÉGAL

113

Ref. Cond.
   ¾ Ek 3821-27S 10



      > DROIT ÉGAL

114

Ref. Cond.
   ¾ Ek 3820-27S 10



         > APPLIQUE FEMELLE

115

Diam. Tube Mc Ref. Cond.
15/21 ¾ Ek 3830-15-27S 5
20/27    ¾ Ek 3830-20-27S 5


    > ADAPTATEURS 3/4 Ek

116117

POUR TUBE MULTICOUCHE

Diam. Tube Mc Ref. Cond.
12/16 ¾ Ek 132-16-2S 10
16/20    ¾ Ek 132-20-2S 10

POUR TUBE PER

Diam. Tube Mc Ref. Cond.
10×12 ¾ Ek 134-12S 10
13×16    ¾ Ek 134-16S 10
16×20    ¾ Ek 134-20S 10

POUR TUBE CUIVRE

Diam. Tube Mc Ref. Cond.
10-12 ¾ Ek 130-12S 10
12-14    ¾ Ek 130-14S 10
14-16 ¾ Ek 130-16S 10
16-18    ¾ Ek 130-18S 10



 > ENCASTREMENT

118

Alimentation encastrée ou en chape.

Diam. Filetage Ref. Cond.
Bleu
   ¾ Ek 3725-20BS 5
Rouge
   ¾ Ek 3725-20RS 5

    119

PLATINE DE FIXATION POUR BOITE D'ENCASTREMENT

Entr'axe Ref. Cond.
   153 mm    2033S 1

  120

KIT DE FIXATION DOUBLE

Contenu Ref. Cond.
2 boites+platine fixation 3725-15-20S 1


  > COLLECTEUR ¾ Ek

121

POUR TUBE PER

Diam. Tube PE Sortie Ref. Cond.
20/27 2 3101-02-20S 1
20/27 3 3101-03-20S 1
20/27 4 3101-04-20S 1

122


> COFFRET À ENCASTRER

123

Sortie Ref. Cond.
       4 COFF02-04S 10
8 COFF02-08S 10

          124

Coffret à encastrer COFF02-04S COFF02-08S
Nombre de circuits sans groupe pour raccordement latérale 4 8
Nombre de circuits sans groupe pour raccordement inférieur 3 7
Nombre de circuits avec groupe pour raccordement latérale - 4
Nombre de circuits avec groupe pour raccordement inférieur - 3
H - Hauteur d'encastrement(réglable en continu entre 700 et 800 mm grâce aux pattes réglables) 700 - 800 mm
B - Largeur d'encastrement(réglable en continu entre 112 et 152 mm) 440 640
       Profondeur d'encastrement 112 - 152mm
Dimensions intérieurs utiles 390 mm 590 mm
A - Ouverture de porte 390 mm 590 mm



  MONTAGE DU RACCORD À COMPRESSION ¾ Ek

125

     1- Coupez le tube à 90°, de manière perpendiculaire à l'aide d'un coupe tube afi n d'obtenir un coupe franche.

126

 2- Calibrez, chanfreinez et ébavurez le tube avec l’outil de calibrage prévu à cet effet. Le tube doit être chanfreiné intérieur/exterieur et débarrassé de tout résidu.

3- Glissez l’écrou puis la bague crantée par-dessus le tube.

127

4- Introduire la tétine dans le tube.

5- Serrez ensuite le raccord à l’aide d’une clé jusqu’à ce que le couple de serrage recommandé par le fabricant soit atteint.
